Kleinmessbank HILDEGARD

Klein, flexibel und schnell – Studenroth präsentiert überarbeitete Versionen der Kleinmessbank HILDEGARD

Präzision ist in vielen technischen Anwendungen oberstes Gebot. Mit den überarbeiteten Versionen der Kleinmessbank HILDEGARD bietet Studenroth ein zuverlässiges Messwerkzeug für Außenmaße für vielfältige Anwendungen in Labor und Werkstatt.

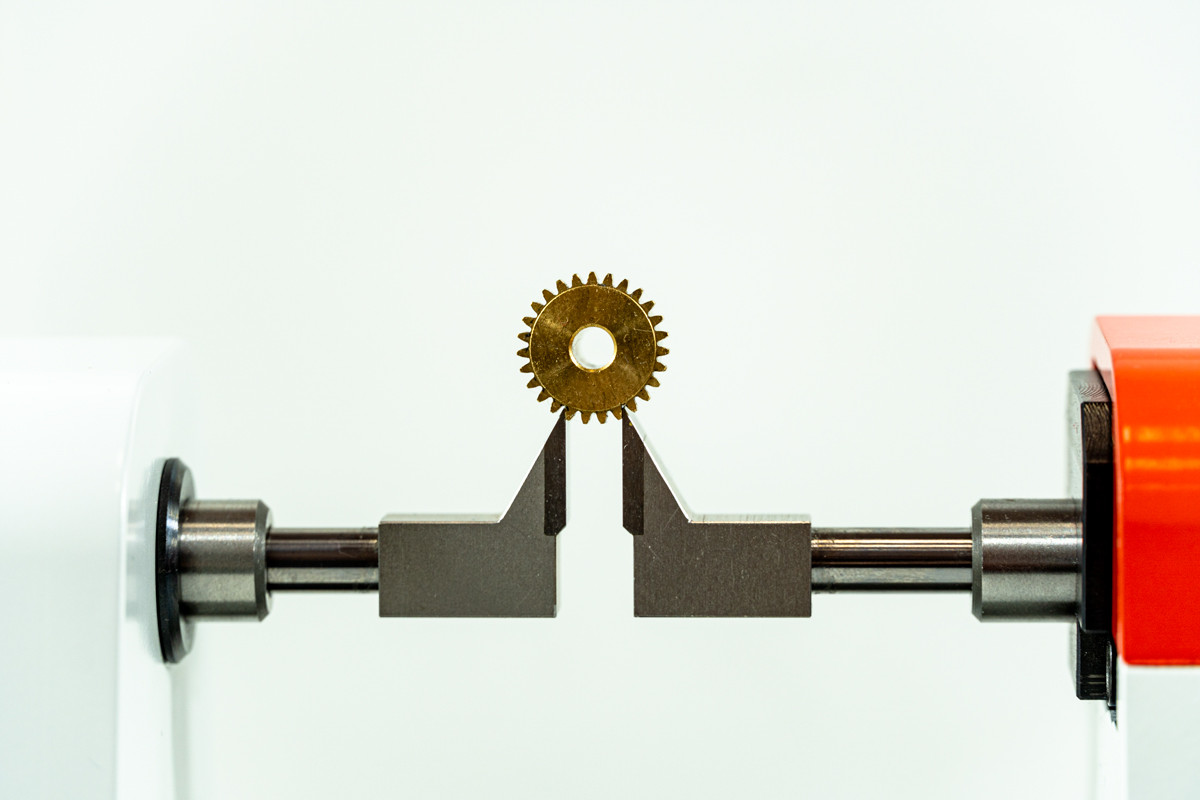

Toleranz ist ein Begriff, der in immer mehr technischen Anwendungen keinen Platz findet. Komplexe Systeme sind auf der Präzision jeder ihrer Komponenten angewiesen und kollabieren buchstäblich, sobald das kleinste Bauteil auch nur minimal von den Konstruktionsmaßen abweicht. In vielen Anwendungen liegt die erforderliche Genauigkeit im Bereich weniger Mikrometer. Das heißt beispielhaft, eine Abweichung in der Zahnung eines Zahnrades oder im Durchmesser einer Nadel für Einspritzdüsen um das Maß der Dicke von Spinnenseide kann bereits dazu führen, dass ein System nicht so funktioniert, wie es bei optimaler Fertigung möglich wäre. In dem Maße, in dem Präzision in der Fertigung erforderlich ist, wächst auch die Bedeutung der Qualitätsprüfung und damit geeigneter Messgeräte.

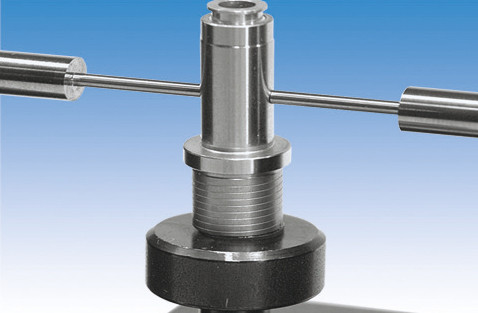

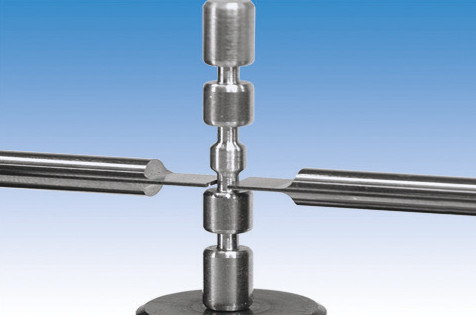

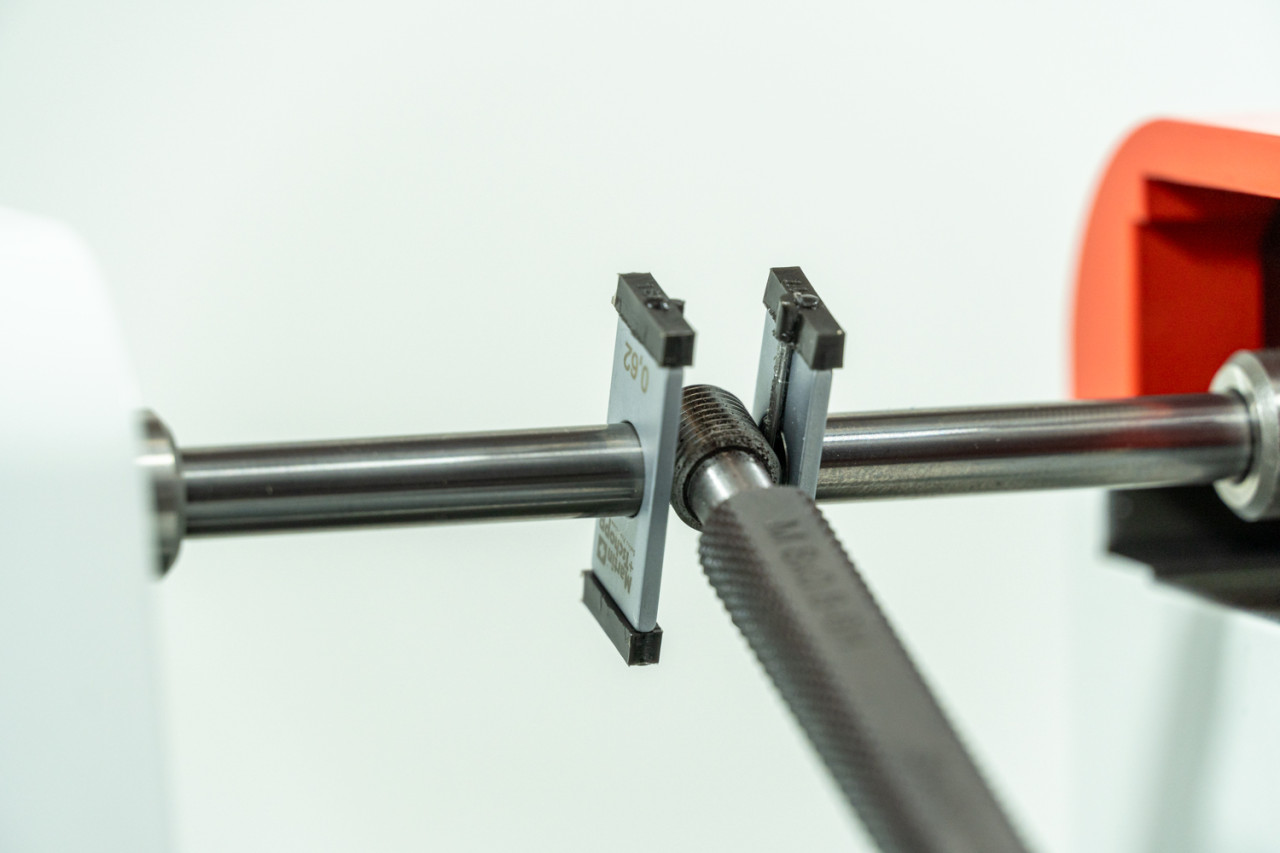

Mit der in zwei Versionen überarbeiteten Kleinmessbank HILDEGARD gelingt eine bis auf 1,5 µm genaue Messung. Die kompakte, aber robuste Horizontalmessbank ist dank einer großen Auswahl an Messtastern vielseitig einsetzbar, zum Beispiel in der Prüfung von Passmaßen oder Gewinden. Mit im Kundenauftrag gefertigten Sondertastern lässt sich der Umfang an Einsatzmöglichkeiten zusätzlich erweitern.

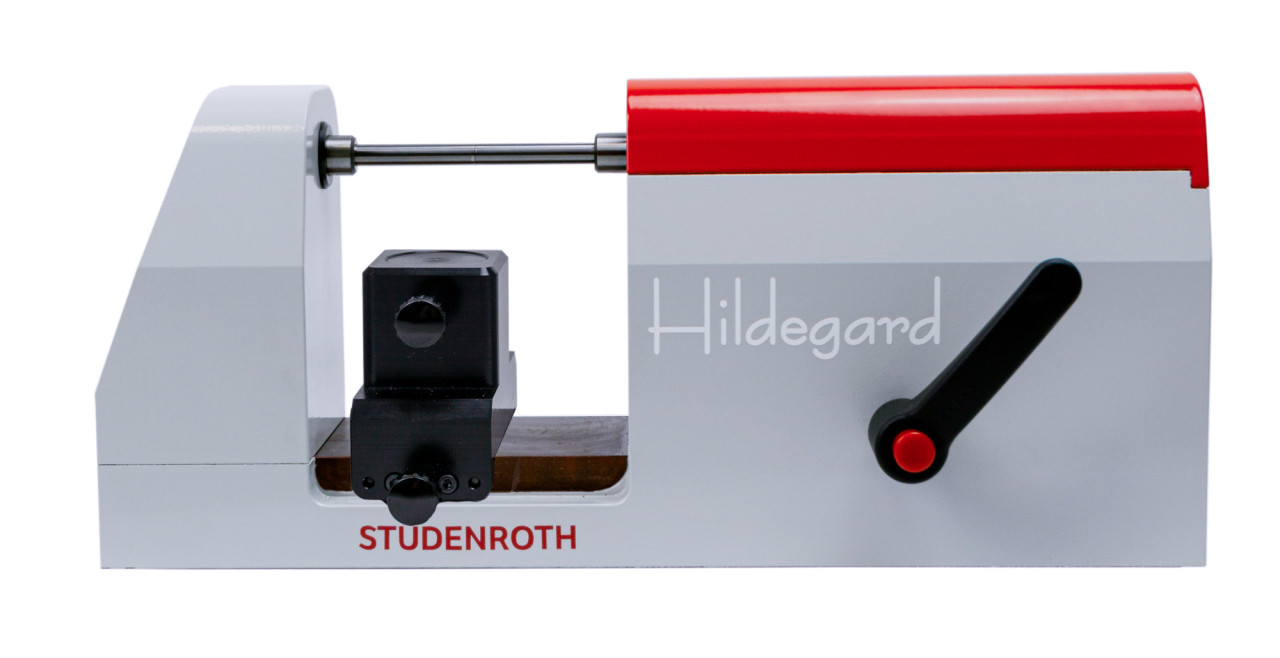

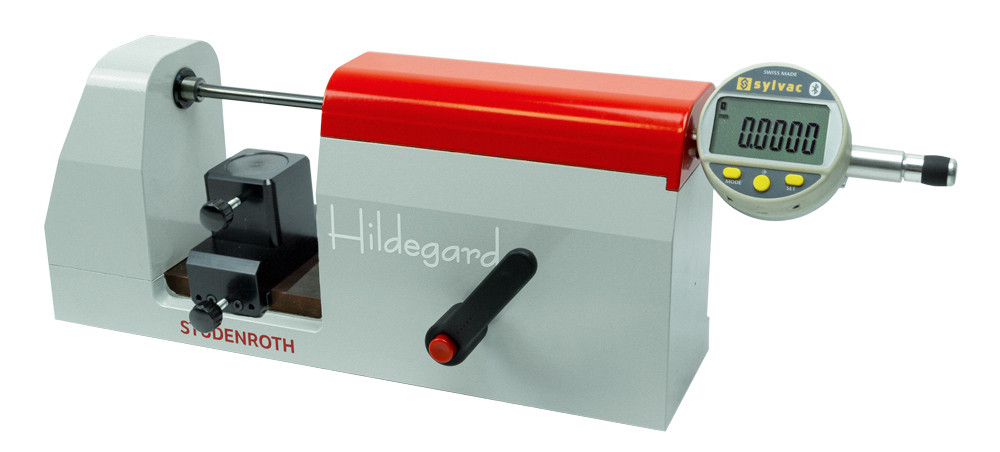

Studenroth bietet die HILDEGARD in zwei Varianten an: Das Modell 1381-1001 verfügt über einen höhenverstellbaren Standardauflagetisch, mit einer Messtasteraufnahme von 6,5 mm Durchmesser und eine Aufnahme 8H6 für Messuhren oder Messtaster. Alternativ erlaubt das Modell den Einsatz kapazitiver Messtaster, wie dem Modell P25, in Kombination mit der Anzeigeeinheit D70S, mit Eingang für zwei Messtaster und Touchscreen. Ihr Messbereich liegt, abhängig von der gewählten Tasterlänge (57 mm oder 42 mm) bei 0-30 mm bzw. 30-60 mm. Mit einer Planparallelität der Messfläche <0,001 mm liegt die Genauigkeit der Mechanik bei +/- 0,5 µm (bzw. der Fehlergrenze des eingesetzten Messwertgeber).

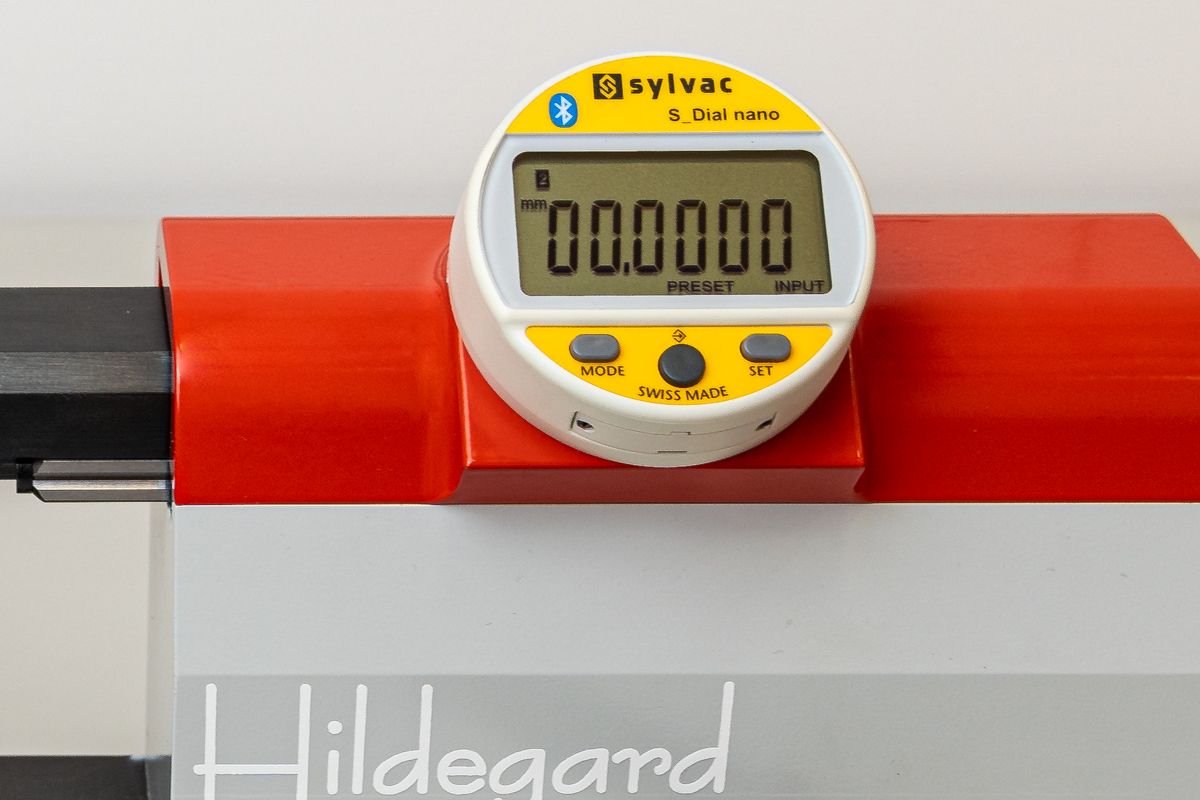

Das Schwestermodell Hildegard Nano (1381-1004) verfügt über einen Messbereich zwischen 0-50 mm, mit Standardtastern 57 mm und mit Sondertastern erweiterbar bis auf 100 mm. Zusätzlich verfügt das Modell über ein integriertes Nano-Messsystem sowie drahtloser Datenübertragung via Bluetooth.

Mit einem Gewicht von 14,5 kg sind beide Modelle leicht transportabel und damit besonders flexibel einsatzbar.
