Horizon HC3

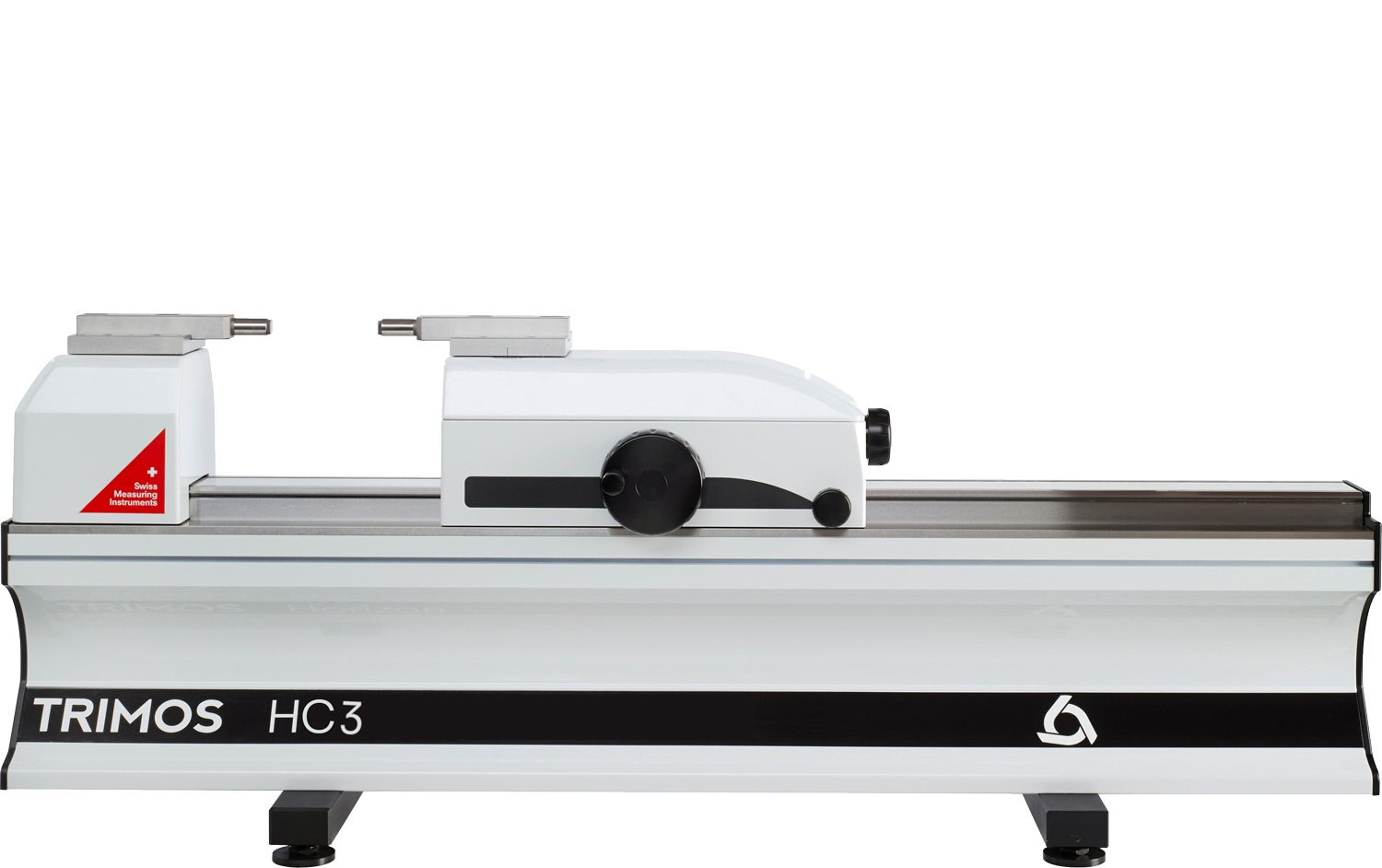

1331-2305 Längenmessgerät Horizon HC3 500

Längenmessgerät zur Kalibrierung von Prüfmitteln.
Das ergonomische Design, die Funktionssicherheit dieser Geräte sowie ihre hohe Genauigkeit und Einfachheit in der Bedienung erhöhen die Produktivität im Messlabor.

Die exklusive Win-DHI Software erleichtert die Ausführung aller Kalibriervorgänge. Ein Temperatur-Kompensationssystem sowie ein Prüfmittelüberwachungs- und Verwaltungssystem können leicht integriert werden.

Die angegebenen Messbereiche und Fehlergrenzen beziehen sich auf die Gesamtlänge des Gerätes, also von 0 bis zu 2000 mm direkt. Eine Neukalibrierung oder das Einstellen eines Zwischenmaßes (Preset) ist nicht notwendig.

• PC mit exclusiver WinDHI Software
• Hochpräzises Messsystem
• Formstabile Gerätebasis
• Einstellbare Messkraft (von 0 bis 12 N)
• Umfangreiche Zubehörpalette
• Direktmessung über den gesamten Messbereich
 Messkraft (N)  0,3 ^2,3 / 0,5^2,3 /1-12³
 Fehlergrenze MPE_E1¹⁾ (μm) 0,6 + L(mm)/1200

¹⁾ Die oben genannten Werte wurden bei einer Temperatur von 20 ± 0.2°C und relativer Luftfeuchtigkeit von 50 ± 5 % festgesetzt.
²⁾ Mit elektronischem Messtaster
³⁾ Anzeige im Fenster der WinDHI-Software

Software WinDHI
• Graphische Unterstützung der Messungen
• Datenübertragung mittels Fußpedal
• Anzeige der eingestellten Messkraft in N
• Direktanzeige der Längenmesswerte, MIN und MAX
• Zuteilung von 9 Vorwahlwerten (Preset)
• Ändern der Messrichtung (+/-)
• Kompatibel mit Temperatur-Kompensationssystem TempComp

Lieferumfang:

• Horizontalmessgerät
• 1 Paar Messaufsätze mit Hartmetallfläche (1302-1035)
• PC mit Interface
• Touch Screen
• Fußpedal für Datenübergabe
• Läppscheibe
• Schutzabdeckung
• Satz abgewinkelter Inbusschlüssel
• Betriebsanleitung
• Prüfzertifikat
