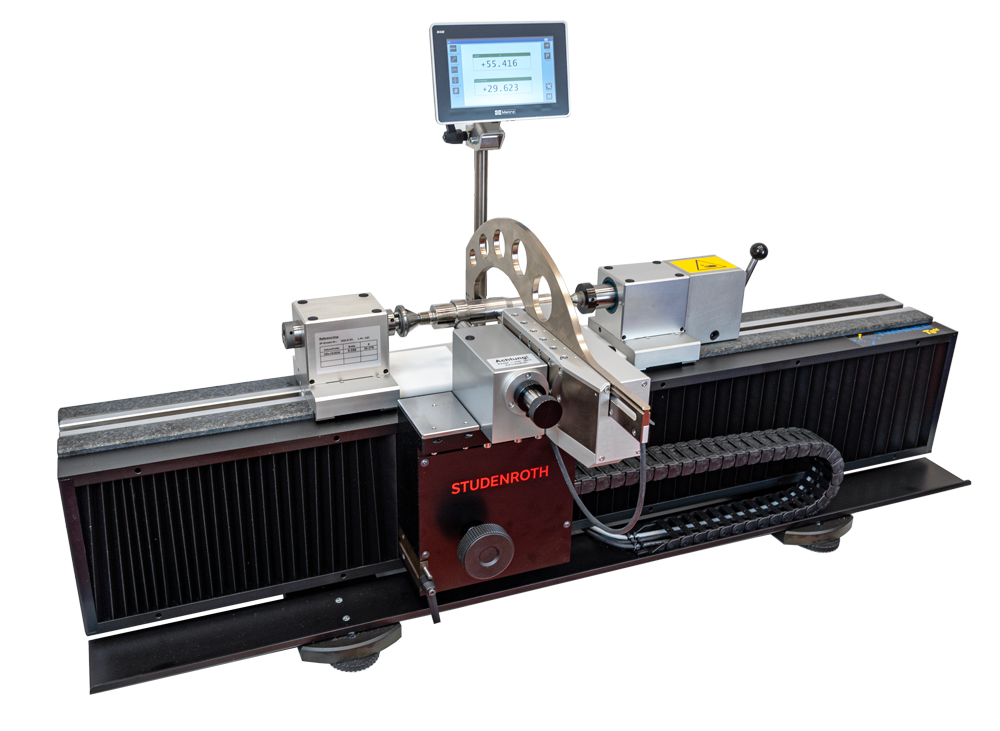

1341-2025 Längenmessgerät Twinner® T8M
Universelles Messzentrum für Drehteile
Das universelle Messgerät, das nahezu alles, was auf einer Drehmaschine entsteht, prüfen und dokumentieren kann.
Maßgeschneiderte Messtechnik
Mit konstanter Messkraft können Durchmesser und Länge gemessen werden.
Mit dem Grundgerät lassen sich universelle Messaufgaben lösen, dabei werden eine Vielzahl von konventionellen Mess-mitteln ersetzt.
Der modulare Aufbau erlaubt eine anforderungsgerechte und individuelle Wahl der Ausbaustufe. Unterschiedlichste Sonderlösungen lassen sich leicht integrieren.
Messung von Teilen von Durchmesser bis 125 mm und
bis zu 800 mm Länge
Genauigkeit in µm
Länge: 3.0 + L(mm)/100
Durchmesser 1,5 + D(mm)/100
Beinhaltet:
Grundaufbau T8M
Durchmessermodul D125 mit 1-fach MS
ohne D-Antastelement
D-Antastelement HM-Schneide (Standard) 1342-0022
Längenmodul ohne Messeinsatz
L-Messeinsatz Typ E (Standard)
Spindelstock starr bis 20 kg inkl. TNutenschutz
(Standard)
Zentrierspitze starr MK2/60°/D30 mit
Referenzring D39/B6
inkl. Messprotokoll (Werkszertifikat)
Reitstock manuell bis 20 kg inkl. TNutenschutz
(Standard)
Zentrierspitze starr 60° / D18 mit
Abdrückmutter (Standard)
Transportkiste T4M / T8M ø200 inkl.
ISPM Stempel
Abmasse (LxBxH) 1554 x 854 x 827
Versorgungsbox, TWINNER T4M-T12M
premium, inkl. USB Counter, 3
Messachsen
PC-System130 premium, all in one 15",
ohne USB Counter, 3 Messachsen
TWINNERsoft EASY freies messen mit
Protokoll, mit Tastatur US
| Messbereich Länge (mm): | 800 |
| Fehlergrenze Länge (µm): | 3 + L(mm)/100 |
| Fehlergrenze Durchmesser (µm): | 1.5 + D(mm)/100 |
| Gewicht: | 140 kg |
